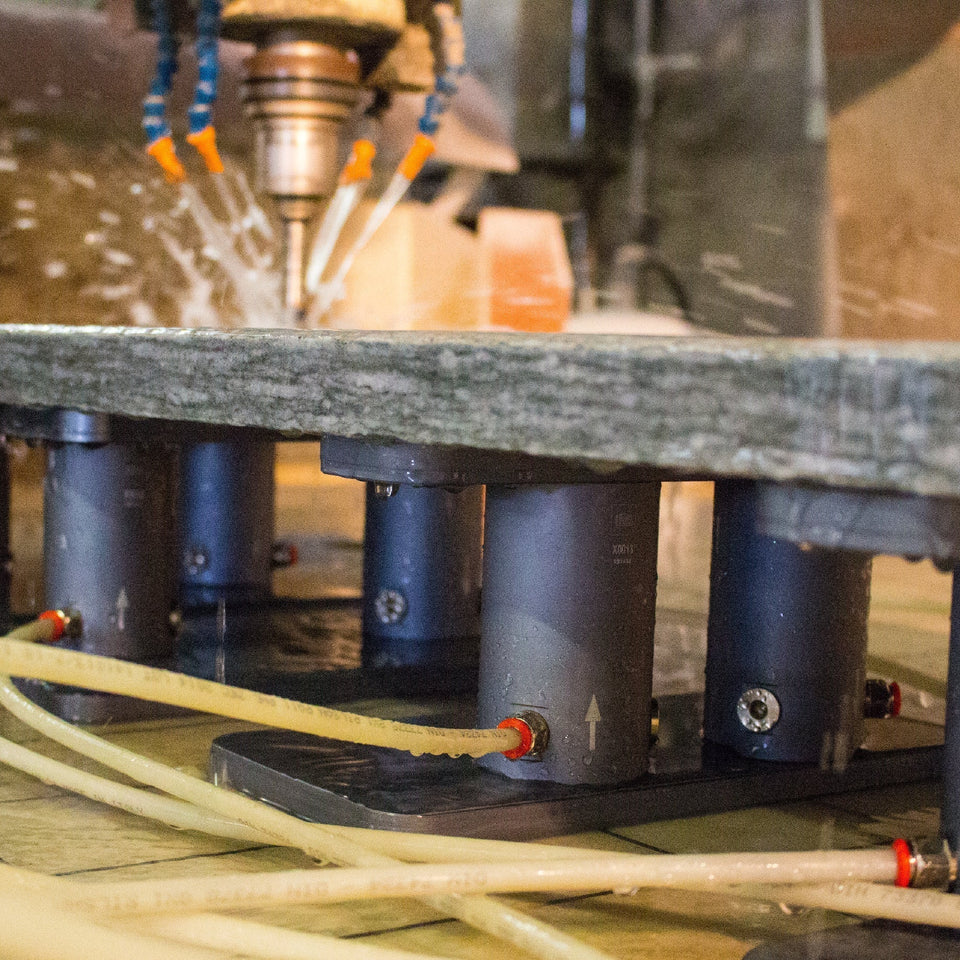

Perchè è importante misurare l'altezza delle ventose CNC?

Come Misurare Correttamente l'Altezza delle Ventose IMS ROCK SOLID

Nella lavorazione CNC della pietra, la precisione del bloccaggio è fondamentale per garantire tagli accurati, lucidature perfette e stabilità del materiale. L’utilizzo di un’altezza errata della ventosa può causare:



❌ Superfici di lavoro non uniformi, compromettendo la precisione di taglio.
❌ Tenuta del vuoto insufficiente, aumentando il rischio di movimento del materiale.
❌ Disallineamento tra più ventose, riducendo l’efficienza della lavorazione CNC.



Con le ventose IMS ROCK SOLID, è essenziale misurare correttamente e selezionare l’altezza corretta per la configurazione della propria macchina CNC.



👉 Scarica la guida IMS ROCK SOLID per la misurazione delle ventose







---



Guida Passo Passo: Come Misurare l'Altezza delle Ventose per la Tua Macchina CNC



Passaggio 1: Fissare la Ventosa sul Piano CNC



✔ Bloccare la ventosa sul piano macchina CNC tramite il vuoto, assicurandosi che la tenuta sia perfetta.
✔ Verificare che la ventosa sia correttamente allineata per evitare errori di misurazione.



Consiglio tecnico: assicurarsi che il piano macchina sia pulito e privo di polvere o residui per ottenere la migliore tenuta del vuoto.



---



Passaggio 2: Posizionare la Lastra sulla Ventosa



✔ Posizionare la lastra di pietra, quarzo, granito o vetro direttamente sopra la ventosa.
✔ Attivare il sistema a vuoto per bloccare saldamente il materiale.



Consiglio tecnico: verificare la forza del vuoto prima della misurazione per evitare errori causati da movimenti del materiale.



---



Passaggio 3: Misurare l'Altezza Totale



✔ Utilizzare un calibro di precisione o un righello per misurare:
🔹 Dalla superficie del piano macchina CNC (punto di riferimento inferiore).
🔹 Alla parte inferiore della lastra (punto di riferimento superiore).
✔ Registrare la misura (H): questa rappresenta l’altezza necessaria della ventosa.



Consiglio tecnico: effettuare la misurazione in più punti della superficie per garantire uniformità, soprattutto su lastre di grandi dimensioni.



---



Altezze e Dimensioni Standard delle Ventose IMS ROCK SOLID



Altezze Più Utilizzate



Altezza (H) in mm
105 mm
150 mm
200 mm
📌 Hai bisogno di un’altezza personalizzata? Contatta IMS per configurazioni speciali.



---



Dimensioni Più Utilizzate delle Ventose



Rettangolare	Quadrata	Rotonda	Sink Rail
150 x 300 mm	150 mm	90 mm	50 x 400 mm
200 x 400 mm	200 mm	120 mm	30 x 300 mm
250 x 500 mm	240 mm	160 mm



📌 Consulta la tabella completa delle dimensioni delle ventose CNC



---



Perché le Ventose IMS ROCK SOLID Sono la Scelta Migliore



✔ Corpo in alluminio progettato con precisione per garantire stabilità e durata.
✔ Guarnizioni anti-macchia che evitano residui sulle superfici in pietra.
✔ Compatibilità con le principali macchine CNC come Intermac, Breton, CMS, Donatoni e molte altre.



Scopri la gamma di ventose IMS ROCK SOLID



---



Garantisci la Precisione CNC con la Corretta Misurazione dell'Altezza delle Ventose



Misurando correttamente l’altezza delle ventose, gli operatori CNC possono ottenere:
✔ Tagli più precisi grazie a una superficie perfettamente uniforme.
✔ Migliore tenuta del vuoto per evitare movimenti del materiale.
✔ Maggiore efficienza della macchina CNC, riducendo errori e tempi di fermo.



Hai bisogno di supporto tecnico per scegliere l’altezza corretta delle ventose? Contatta IMS.
