Installazione Corretta delle Pinze a Petali: Perché è Fondamentale per le Prestazioni della Tua CNC

L'Importanza di una Corretta Installazione delle Pinze a Petali



Le pinze a petali sono componenti fondamentali nei sistemi di serraggio CNC e garantiscono il corretto bloccaggio dei portautensili HSK, ISO, BT e CAT all'interno dell'elettromandrino.



⚠ Un'installazione non corretta può causare:
❌ Slittamento del portautensile o forza di serraggio insufficiente.
❌ Aumento del runout e perdita di precisione in lavorazione.
❌ Usura prematura di portautensili ed elettromandrino.



👉 Guarda il nostro video tutorial dedicato all'installazione delle pinze a petali per sistemi HSK.





Come Funzionano le Pinze a Petali



Le pinze a petali funzionano in modo diverso a seconda del tipo di attacco utensile utilizzato.



Pinze a Petali per HSK



✔ Bloccano il portautensile direttamente all'interno del cono dell'elettromandrino.
✔ Il sistema a molla distribuisce uniformemente la forza di serraggio lungo tutta la superficie di contatto.
✔ Richiedono un'installazione precisa e una corretta regolazione della forza di serraggio.



Pinze a Petali per ISO, BT e CAT



✔ Serrano il codolo del portautensile.
✔ Sono generalmente avvitate direttamente sul tirante interno dell'elettromandrino.
✔ L'installazione è più semplice rispetto ai sistemi HSK ma richiede comunque il corretto serraggio.



Differenza principale: le pinze HSK agiscono direttamente sul cono del portautensile, mentre i sistemi ISO, BT e CAT serrano il codolo.



---



Come Installare le Pinze a Petali per ISO, BT e CAT



🔹 Tempo di installazione: circa 5-10 minuti
🔹 Difficoltà: ★☆☆☆☆ (Facile)



Strumenti Necessari



✔ Nuova pinza a petali ISO/BT/CAT.
✔ Chiave a settore o chiave dinamometrica (se richiesta).
✔ Attrezzo per l'accesso al tirante.



Procedura di Installazione



1️⃣ Spegnere la macchina CNC e scollegare l'alimentazione.
2️⃣ Accedere al tirante dell'elettromandrino rimuovendo la copertura.
3️⃣ Rimuovere la pinza a petali esistente se usurata.
4️⃣ Avvitare la nuova pinza sul tirante fino al corretto serraggio.
5️⃣ Verificare il corretto accoppiamento della filettatura evitando serraggi eccessivi.
6️⃣ Testare la ritenzione inserendo un portautensile.
7️⃣ Rimontare la copertura e ripristinare l'alimentazione.



Consiglio tecnico IMS: applicare un leggero velo di lubrificante per elettromandrini ad alta temperatura per favorire cambi utensile fluidi e costanti.



---

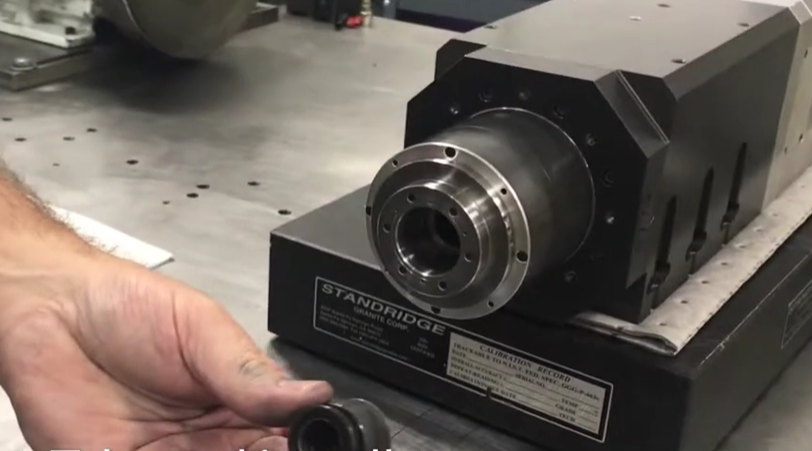

Come Installare le Pinze a Petali per HSK



🔹 Tempo di installazione: circa 30-45 minuti
🔹 Difficoltà: ★★★★☆ (Media-Alta)



I sistemi HSK richiedono una procedura più accurata per garantire una corretta forza di serraggio e un contatto uniforme del cono.



Strumenti Necessari



✔ Nuova pinza a petali HSK.
✔ Pinza per anelli Seeger o utensile dedicato alla rimozione.
✔ Chiave dinamometrica.
✔ Aria compressa e panno per la pulizia.



Procedura di Installazione



1️⃣ Spegnere la macchina e mettere in sicurezza l'alimentazione.
2️⃣ Rimuovere la copertura dell'elettromandrino.
3️⃣ Estrarre con attenzione la pinza a petali usurata.
4️⃣ Pulire accuratamente sede e cono dell'elettromandrino.
5️⃣ Seguire la procedura mostrata nel video tutorial.
6️⃣ Verificare la forza di ritenzione utilizzando un portautensile HSK corretto.
7️⃣ Rimontare l'elettromandrino e ripristinare l'alimentazione.



✅ Consiglio tecnico IMS: se il portautensile presenta gioco o non viene trattenuto correttamente, verificare nuovamente allineamento e regolazione della pinza.



---



Verifica del Corretto Montaggio



Dopo l'installazione è importante verificare il corretto funzionamento del sistema:



🔹 Inserire un portautensile senza premere il pulsante di sgancio: deve rimanere trattenuto correttamente.
🔹 Eseguire un test della forza di ritenzione, se disponibile.
🔹 Effettuare un ciclo di riscaldamento dell'elettromandrino e verificare l'assenza di vibrazioni anomale.



Se la forza di serraggio risulta insufficiente, verificare immediatamente il montaggio prima di riprendere la produzione.



---



Quando Sostituire una Pinza a Petali?



Anche se installate correttamente, le pinze a petali sono soggette a usura e devono essere sostituite quando:



⚠ La forza di serraggio diminuisce.
⚠ I petali presentano crepe o deformazioni.
⚠ I portautensili mostrano usure anomale sul cono o sul codolo.



L'utilizzo di pinze usurate può causare espulsione del portautensile, danni all'elettromandrino e perdita di precisione in lavorazione.



---



Scegliere Pinze a Petali di Qualità



Per ottenere la massima affidabilità, precisione e durata nel tempo è fondamentale utilizzare pinze a petali progettate e realizzate secondo elevati standard qualitativi.



IMS offre una gamma completa di pinze a petali e componenti per elettromandrini destinati alle lavorazioni CNC di legno, plastica, compositi, alluminio, pietra, vetro e materiali avanzati.



---



Un Serraggio Sicuro Inizia da una Corretta Installazione



Una corretta installazione delle pinze a petali HSK e ISO/BT/CAT garantisce:



✔ Maggiore sicurezza nella ritenzione dell'utensile.
✔ Maggiore precisione e minore runout.
✔ Maggiore durata dell'elettromandrino e dei portautensili.



Seguendo le corrette procedure di installazione e manutenzione è possibile massimizzare le prestazioni della macchina CNC e ridurre i tempi di fermo impianto.



Hai bisogno di supporto tecnico? Contatta IMS per ricevere assistenza nella scelta e nell'installazione della pinza a petali più adatta alla tua applicazione.

```
