Il Ruolo delle Pinze a Petali nel Serraggio Utensile CNC

Perché le Pinze a Petali Sono Fondamentali nelle Macchine CNC



Nelle lavorazioni CNC ad alta precisione, il serraggio corretto dell’utensile è essenziale per garantire stabilità, ripetibilità e qualità della lavorazione. Le pinze a petali per elettromandrini HSK e ISO sono componenti fondamentali che:



✅ Serrano il portautensile o il codolo all'interno dell’elettromandrino.
✅ Garantiscono il corretto posizionamento del portautensile, riducendo il runout.
✅ Assicurano una ritenzione affidabile durante lavorazioni ad alta velocità e sotto elevati carichi di taglio.



👉 Guarda il nostro video di approfondimento dedicato alle pinze a petali per elettromandrini HSK e ISO.

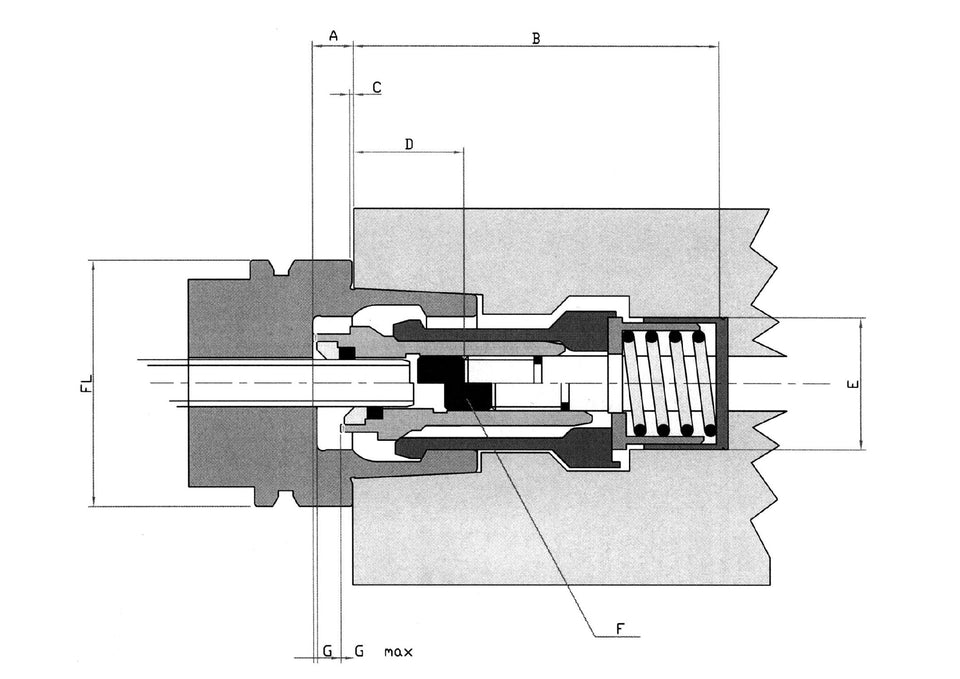

Cosa Sono le Pinze a Petali e Come Funzionano?



Le pinze a petali sono sistemi di serraggio a molla che trattengono il portautensile (HSK) oppure il codolo (ISO, CAT e BT) all’interno dell’elettromandrino, garantendo un collegamento preciso e sicuro tra macchina e utensile.



Pinze a Petali per HSK



• Serrano direttamente il cono del portautensile, garantendo il massimo contatto superficiale.
• Offrono maggiore rigidità e una migliore stabilità radiale.
• Sono ideali per lavorazioni ad alta velocità grazie all’elevata forza di serraggio.



Pinze a Petali per ISO, CAT e BT



• Serrano il codolo del portautensile generando la forza di ritenzione necessaria.
• Sono utilizzate nei centri di lavoro con cambio utensile automatico (ATC).
• Richiedono la corretta selezione del codolo per garantire il corretto valore di serraggio.



Differenza principale: le pinze HSK trattengono il portautensile dall’interno del cono, mentre i sistemi ISO, CAT e BT utilizzano il codolo come elemento di aggancio e ritenzione.



---



Problemi Comuni Causati da Pinze a Petali Usurate o Sporche



Le pinze a petali possono effettuare migliaia di cicli al giorno e richiedono una manutenzione regolare per garantire prestazioni costanti.



❌ Riduzione della forza di serraggio → rischio di slittamento del portautensile.
❌ Aumento del runout → peggioramento della finitura superficiale e perdita di precisione.
❌ Perdita di ritenzione → il portautensile potrebbe non rimanere correttamente bloccato durante la lavorazione.
❌ Usura prematura di portautensili ed elettromandrino → incremento dei costi di manutenzione e fermo macchina.
